Typ-Z-Typ-U-Spundbohlenabschnitt
Lassen-Stahlspundwand wird auch U--Typ-Stahlspundwand genannt. Sie ist eine neue Art von Baumaterial für den Bau von Brückenkofferdämmen, die Verlegung großer Rohrleitungen und den temporären Grabenaushub zur Rückhaltung von Erde, Wasser und Sandwänden. Im Kai, Abladeplatz für die Stützmauer, Stützmauer, Böschungsschutz usw. spielt das Projekt eine wichtige Rolle.
Produkte aus Stahlspundwänden vom Typ Z-für Anwendungen im Tiefbau zeichnen sich durch einfache Konstruktion aus, ermöglichen einen schnellen Fortschritt, erfordern keine große Bauausrüstung, eignen sich gut für seismische Konstruktionen usw. und ändern je nach den spezifischen Bedingungen des Projekts die Form und Länge des kalt{1}}geformten Stahlspundwandabschnitts vom Typ Z-, sodass die Konstruktionskonstruktion wirtschaftlicher und sinnvoller ist.
Spundwandgrößen vom Typ u
|
Modell |
Breite |
Höhe |
Web |
Einzelholz |
pro Meter Brett |
Ausführungsstandard |
||||||
|
Querschnittsfläche- |
Gewicht |
Trägheitsmoment |
Abschnittsmodul |
Querschnittsfläche- |
Gewicht |
Trägheitsmoment |
Abschnittsmodul |
|||||
|
W*H |
mm |
mm |
mm |
cm2 |
kg/m |
Ix cm4 |
Bx cm3 |
cm2 |
kg/m |
Ix cm4 |
Bx cm3 |
|
|
VE 400*100 |
400 |
100 |
10.5 |
61.18 |
48 |
1240 |
152 |
153 |
120.1 |
8740 |
874 |
(1) Nationaler Standard: GB/T 20933-2014 |
|
VE 400*125 |
400 |
125 |
13.0 |
76.42 |
60 |
2220 |
223 |
191 |
149.9 |
16800 |
1340 |
|
|
VE 400*150 |
400 |
150 |
13.1 |
74.40 |
58.4 |
2790 |
250 |
186 |
146.0 |
22800 |
1520 |
|
|
VE 400*170 |
400 |
170 |
15.5 |
96.99 |
76.1 |
4670 |
362 |
242.5 |
190.4 |
38600 |
2270 |
|
|
VE 500*200 |
500 |
200 |
24.3 |
133.80 |
105 |
7960 |
520 |
267.6 |
210.1 |
63000 |
3150 |
|
|
VE 500*225 |
500 |
225 |
27.6 |
153.00 |
120.1 |
11400 |
680 |
306 |
240.2 |
86000 |
3820 |
|
|
VE 600*130 |
600 |
130 |
10.3 |
78.70 |
61.8 |
2110 |
203 |
131.2 |
103.0 |
13000 |
1000 |
|
|
VE 600*180 |
600 |
180 |
13.4 |
103.90 |
81.6 |
5220 |
376 |
173.2 |
136.0 |
32400 |
1800 |
|
|
VE 600*210 |
600 |
210 |
18.0 |
135.30 |
106.2 |
8630 |
539 |
225.5 |
177.0 |
56700 |
2700 |
|
Spundwandgrößen vom Typ Z
|
Abschnitt |
Breite |
Höhe |
Web |
Querschnittsfläche- |
Gewicht |
Abschnittsmodul |
Trägheitsmoment |
Beschichtungsbereich |
||||
|
|
(cm2/m) |
Stapel |
Wand |
Elastisch |
Plastik |
Beide Seiten einer Single |
Wandoberfläche |
|||||
|
JZ17-700 |
700 |
419.5 |
8.5 |
93.3 |
133.2 |
73.2 |
104.6 |
1731 |
2031 |
36304 |
1.86 |
1.33 |
|
JZ18-700 |
700 |
420 |
9 |
97.7 |
139.5 |
76.7 |
109.5 |
1804 |
2120 |
37894 |
1.86 |
1.33 |
|
JZ19-700 |
700 |
420.5 |
9.5 |
102.1 |
145.9 |
80.1 |
114.5 |
1878 |
2213 |
39485 |
1.86 |
1.33 |
|
JZ20-700 |
700 |
421 |
10 |
106.5 |
152.2 |
83.6 |
119.4 |
1951 |
2302 |
41076 |
1.86 |
1.33 |
|
JZ24-700 |
700 |
439 |
11 |
121.2 |
173.1 |
95.1 |
135.9 |
2432 |
2818 |
53379 |
1.93 |
1.38 |
|
JZ26-700 |
700 |
440 |
12 |
130.6 |
186.6 |
102.5 |
146.5 |
2606 |
3030 |
57329 |
1.93 |
1.38 |
|
JZ28-700 |
700 |
441 |
13 |
140 |
200 |
109.9 |
157 |
2779 |
3240 |
61279 |
1.93 |
1.38 |
|
JZ36-700 |
700 |
499 |
11 |
150.5 |
215 |
118.1 |
168.8 |
3600 |
4111 |
89826 |
2.05 |
1.47 |
|
JZ38-700 |
700 |
500 |
12 |
160.4 |
229.2 |
125.9 |
179.9 |
3800 |
4357 |
95004 |
2.05 |
1.47 |
|
JZ40-700 |
700 |
501 |
13 |
170.3 |
243.3 |
133.7 |
191 |
3999 |
4604 |
100184 |
2.05 |
1.47 |
Z-- und U-förmige Spundbohlen
Typ Z wird im Tiefwandbau verwendet, um eine dauerhaftere Gebäudeunterstützung und stärkere Fundamente zu bieten. Spundbohlen vom Typ Z sind die effizientesten verfügbaren Spundbohlen. Daher werden sie am häufigsten in freitragenden und gebündelten Systemen eingesetzt. Andererseits werden U--Spundbohlen in sehr ähnlichen Anwendungen wie Z--Spundbohlen verwendet. Der einzige Unterschied besteht in ihrem Verriegelungsmechanismus. u-Spundbohlen greifen ineinander zwischen benachbarten Spundbohlen. Es befindet sich am Rand jeder Einheit. Bei z-Spundwänden ragt ein zusätzliches Stück Stahl hervor, was zur Erhöhung ihrer Biegefestigkeit beiträgt. Z-Spundbohlen haben eine bessere Biegefestigkeit als U-Spundbohlen. Sowohl Z-- als auch U--Spundbohlen werden hauptsächlich zur Verstärkung von Dämmen und Flussufern verwendet. Sie sind stark genug, um Strukturen zu verstärken, die dem ständigen Druck von einer oder beiden Seiten standhalten müssen. Sie können auch zur Schaffung von Einzäunungsbarrieren für strengere, spezifischere Schutzmaßnahmen verwendet werden.

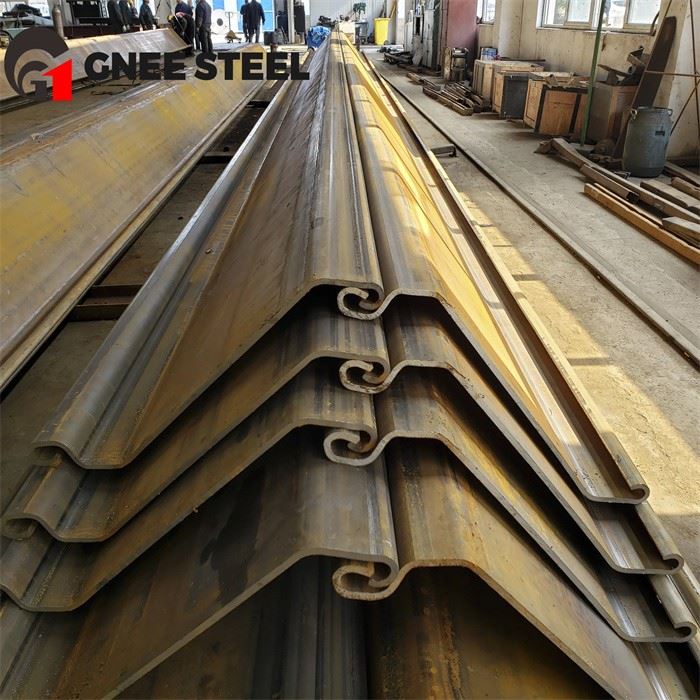

Produktbild für Metallspundwände
Teamfoto der GNEE-Gruppe
Kundenbesuch der GNEE-Gruppe
Produktbeschreibung
Wir garantieren die Qualität und Quantität der Spundwandabschnitte vom Typ-Z Typ-U. Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns bitte!
