Profilstahl
Was ist ein Profilstahl?
Profilstahl, auch Baustahl genannt, sind zu einheitlichen Querschnitten gewalzte, gezogene oder gepresste Baustahlprofile, die aufgrund ihrer Festigkeit, Haltbarkeit und Vielseitigkeit häufig im Baugewerbe, in der Infrastruktur und im Maschinenbau eingesetzt werden. Zu den gängigen Typen gehören I-Träger, Winkelstäbe, Kanäle (PFC) und Hohlprofile (SHS/RHS/CHS). Sie werden üblicherweise in Längen von 6 m oder 12 m hergestellt.
Download: Theoretisches Gewichtsdiagramm für Profilstahl (PDF/Excel)
GNEE STEEL ist einer der größten Stahlproduktgroßhändler in China. Wir sind spezialisiert auf den Handel mit:
Schwarze Stahlprofile
Verzinkte Stahlprofile
Kalt-geformte Abschnitte
Flache Stange
Quadratische Bar
Runder Stab
Winkel
Paralleler Flanschkanal (PFC)
Universalstrahl
C-Abschnitt
Rohr – Kreishohlprofil (CHS)
Quadratisches Hohlprofil (SHS)
Rechteck-Hohlprofil (RHS)
Vergleich der Mikrostruktur im inneren Hohlkehlenbereich zwischen geschweißtem H--Träger und warm-gewalztem H--Träger
Vergleich zwischen warmgewalztem hut-geformtem Stahl und geschweißtem hut-geformtem Stahl
Große Produktionslinie für H-Träger
Der Größenbereich von H-Trägern umfasst 200–800 mm.
Kleine Produktionslinie für H-Träger
Der Produktspezifikationsbereich für H--Träger beträgt 100 bis 400 mm
Produktionslinie für leichte H-Träger
H-Produktspezifikationen im Bereich von 100 - 250mm, Kanal 100 ~ 250 mm, Winkel 90 ~ 180 mm.
U-Träger für den Bergbau,I-Träger,Winkelstahl,Kanalstahl

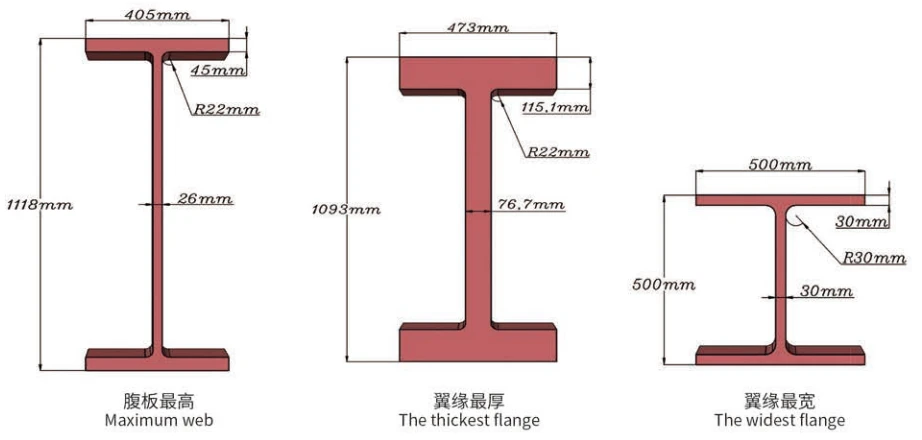

Produkte mit extremen Spezifikationen
Warm-gewalzter Profilstahl für Öl- und Gas- sowie Meeresbaukonstruktionen
| Standard | Grad | Produktkategorie | Funktionen und Verwendungsmöglichkeiten |
| Q/MGB 455-2015 | SM400B, SM490B, SM490YB, Q355D |
H-Träger
Winkelstahl
Kanalstahl
|
Merkmal: Authentifiziert durch GL und CCS; Erfüllt JIS G3106 und API RP2A Klasse II bei niedrigen Temperaturen; H-Träger getestet gemäß JIS G0901.
Anwendung: Wird hauptsächlich für Offshore-Ölbohrplattformen verwendet.
|
| Technische Vereinbarung zum Bohrprojekt Nabors X | Q345EJ, Q345EJ-T1 |
Merkmal: Hoher Bedarf an säurelöslichem Al; Prüfung gemäß ASTM A370; ausgezeichnete Zähigkeit und Schweißbarkeit.
Anwendung: Zur Herstellung von Offshore-Ölbohrplattformen (gemäß Bildtext). |
|
| GB 712* |
A,B,D,E AH32,DH32,EH32,FH32 AH36,DH36,EH36,FH36 AH40,DH40,EH40,FH40 |
Merkmal: Hervorragende Zähigkeit und Schweißbarkeit; optionale Leistungsanforderungen für die Dickenrichtung (Z--Richtung).
Anwendung: Zur Herstellung von Hochsee-, Küsten- und Binnenschiffen, Fischerbooten und meerestechnischen Strukturen/tragenden Teilen. |
|
| GB/T 1591* | Q355ME, Q390D, Q390ME, Q420C, Q420MD, Q420ME, Q460ME, Q500ME | ||
| EN10025-3* | S275NL, S355NL | ||
| EN10025-4* |
S275M,S355M,S420M S275ML, S355ML, S420ML |
||
| EN 10225* | S355G11+N/M,S355G12+N/M, S420G3+M,S420G4+M | ||
| GOST 27772* | C275, C285, C345, C345K, C375 | ||
| ASTM A131/131M* |
A,B,D,E AH32,DH32,EH32,FH32 AH36,DH36,EH36,FH36 AH40,DH40,EH40,FH40 |
Q/MGB 455-2015 Warmwalzender H-Profilstahl für Offshore-Ölbohrplattformen
|
Grad)
|
Streckgrenze (MPa) |
Zugfestigkeit (MPa) |
Dehnung (%) |
-20 Grad Querschlagzähigkeitsenergie (J) |
| SM400B |
≥245(>5-16mm) Größer oder gleich 245 (16-40 mm) |
400~520 |
≥18(>5-16mm) ≥22(>16-40mm) |
Größer oder gleich 20 |
| SM490B |
≥325(>5-16mm) Größer als oder gleich 315 (16-40 mm) |
490~610 |
≥17 >5-16mm) ≥21(>16-40mm) |
Größer oder gleich 34 |
| SM490YB |
≥365(>5-16mm) Größer als oder gleich 355 (16-40 mm) |
490~610 | ≥15>5-16mm) ≥19(>16-40mm) |
Größer oder gleich 34 |
| Q355D |
≥355(>5-16mm) Größer als oder gleich 345 (16-40 mm) |
470~630 | Größer oder gleich 21 | Größer oder gleich 34 |
Nabors X-Bohrprojekt mit technischer Vereinbarung für warmgewalzten H-Träger Q345E
| Grad | Streckgrenze (MPa) | Zugfestigkeit (MPa) | Dehnung (%) | Die Längsschlagzähigkeit KV8 (J) | Kaltbiegen |
| Q345EJ |
Größer als oder gleich 345 (Kleiner als oder gleich 16 mm) ≥335 (>16mm) |
470~630 |
Größer oder gleich 21 (A50 mm) Größer oder gleich 18 (A200mm) |
-45 Grad Größer oder gleich 34 |
D=2a (t kleiner oder gleich 16 mm) D=3a (t>16mm) |
| Q345EJ-T1 |
Größer als oder gleich 345 (Kleiner als oder gleich 16 mm) ≥335 (>16mm) |
470~630 |
Größer oder gleich 21 (A50 mm) Größer als oder gleich 18 (A200 mm) |
-40 Grad Größer oder gleich 34 |
Andere Güteklasse für Öl- und Gas- sowie Meeresbaukonstruktionen
| Standard | Grad | Streckgrenze (MPa) | Zugfestigkeit (MPa) | Dehnung (%) | Schlagzähigkeitsenergie (J) | |
| EN 10025-3 | S275NL | Größer oder gleich 275 | 370~510 | Größer oder gleich 24 | -40 Grad | Größer oder gleich 31 |
| S355NL | Größer oder gleich 355 | 470~630 | Größer oder gleich 22 | -40 Grad | Größer oder gleich 31 | |
| EN 10225 | S355G11+M | Größer oder gleich 355 | 460~620 | Größer oder gleich 22 | -40 Grad | Größer oder gleich 50 |
| S355G11+N | ||||||
| S355G12+M | -40 Grad | Größer oder gleich 50* | ||||
| S355G12+N | ||||||
| S420G3+M | Größer oder gleich 420 | 500~690 | Größer oder gleich 19 | -40 Grad | 60 | |
| S420G4+M | -40 Grad | 60* |
Hinweis: * Kerbschlagbiegeversuch nach Charpy V-.
Dieses Produkt wird häufig in Offshore-Ölplattformbauprojekten und Ölbohrmaschinen eingesetzt.
(Normen und Güten für Brückenfeldabschnitte)
| Standard | Grad | Produktkategorie | Funktionen und Verwendungsmöglichkeiten |
| GB/T 1591 | Q345D,Q345E,Q420D,Q460E |
H-Träger
Winkelstahl
Kanalstahl |
Merkmal: Es weist eine hohe Festigkeit und Zähigkeit auf und hält der Belastung und dem Aufprall von Schienenfahrzeugen stand. Es weist eine gute Ermüdungsbeständigkeit, Zähigkeit bei niedrigen Temperaturen, atmosphärische Korrosionsbeständigkeit, eine gute Schweißleistung und eine geringe Kerbempfindlichkeit auf.
Anwendung: Hauptsächlich für den Bau von Eisenbahnen oder Autobahnbrücken verwendet.
|
| GB/T 714 |
Q345qC, Q345qD, Q345qE, Q370qC, Q370qD, Q370qE Q420qC, Q420qD, Q420qE, Q460C, Q460D, Q460E |
||
| JIS G3101 | SS400, SS490, SS540 | ||
| JIS G3136 | SN490B, SN490C | ||
| JIS G3106 |
SM400C, SM490A, SM490C, SM490YA, SM520B, SM520C, SM570 |
||
| EN 10025-3 | S275N, S275NL, S355N, S355NL, S420N, S420NL | ||
| EN 10025-4 |
S275M, S275ML, S355M, S355ML S420M, S420ML, S460M, S460ML |
||
| ASTM A709/709M | 50 [345],50S [345S],50W [345W] HPS 50 W [HPS 345 W], HPS 70 W [HPS 485 W] HPS 100 W [HPS 690 W] |
Brückenfeldprofil aus StahlAnwendungsbeispiele für Produkte
Der warm-gewalzte H-Träger für Automobilrahmen (Verfügbare Qualitäten, Kategorien und Verwendungszwecke)
| Grad | Spezifikation | Lieferstandard | Funktionen und Verwendungsmöglichkeiten |
| MGL470B |
196×149×6.3×10 300×150×6.5×9 446×150×7×12 446×199×8×12 473×151×7×10 |
MTS50007-2012-02 MTS50011-2013-01 Technologieabkommen |
Merkmal: Hohe Festigkeit, strenge Maßabweichungs- und Krümmungsanforderungen.
Anwendung: Hauptsächlich für die Produktion von Sattelaufliegern, Containeranhängern und Tieftemperaturtankwagenträgern. |
| MGL510C |
491×146×7×11.5 492×150×7×12 504×153×10×18 251×101×4.8×5.3 |
||
| A572 (Gr50) |
W10×12,W12×14,W12×16 W12×19,W12×22 |
||
| A572 (Gr65) |
133×102×6×12 210×134×6×10 |
Merkmal: Leichter-gewichtiger, hoch-warm-gewalzter H-Träger mit strengen Maßabweichungen und guten Anforderungen an die Oberflächenqualität.
Anwendung: Wird hauptsächlich für alle Arten von Sattelaufliegern (einschließlich Flach-, Kasten-, Tankaufliegern usw.) sowie für spezielle Rahmenlängsträger verwendet.
|
|
| A656 (Gr80) |
102×102×8×12 102×102×8×16 |
Mechanische und technologische Eigenschaften
| Grad | Streckgrenze (MPa)ReL |
Zugfestigkeit Rm (MPa)
|
Dehnung A/%
|
Längsaufprallenergie | 180-Grad-Kaltbiegetest | |
| Temperatur (Grad) | KV2 (J) | |||||
| MGL470B | Größer oder gleich 345 | 470~630 | Größer oder gleich 21 | Normale Temperatur | Größer oder gleich 34 | d=2a |
| MGL510C | Größer oder gleich 400 | 510~660 | Größer oder gleich 19 | 0 | Größer oder gleich 34 | d=2a |
| A572 (Gr50) | Größer oder gleich 345 | Größer oder gleich 450 | Größer oder gleich 18 | - | - | |
| A572 (Gr65) | Größer oder gleich 450 | Größer oder gleich 550 | Größer oder gleich 15 | - | - | |
| A656 (Gr80) | Größer oder gleich 550 | Größer oder gleich 660 | Größer oder gleich 12 | - | - | |
warm-gewalzter H-Träger für AutomobilrahmenProduktanwendungsfall
Hochhaus--Feld
| Standard | Grad | Produktkategorie | Funktionen und Verwendungsmöglichkeiten |
| GB/T 1591 |
Q355B,Q355C,Q355D,Q390B,Q390C,Q390D,Q420B,Q420C,Q460C
|
H-Träger)
Winkelstahl Kanalstahl) |
Merkmal: Es verfügt über eine hervorragende Schweiß-, Stoß- und Schlagfestigkeit bei niedrigen Temperaturen usw. und kann die Leistungsanforderungen in Dickenrichtung Z15\\Z25,Z35 hinzufügen.
Anwendung: Es wird hauptsächlich in den Säulen und tragenden Trägern von großen-Bauprojekten wie Hochhäusern-, Superhochhäusern-, Stadien mit großer Spannweite-, Flughäfen, Kongresszentren und Stahlkonstruktionen verwendet. |
| GB/T 19879 |
Q345GJC, Q345GJD, Q345GJE, Q390GJC, Q390GJD, Q390GJE, Q420GJC, Q420GJD, Q420GJE, Q460GJC, Q460GJD, Q460GJE
|
||
| JIS G3136 |
SN400A, SN400B, SN400C, SN490B, SN490C
|
||
| EN 10025-2 |
S235JR/S235J0,S275JR/S275J0/S275J2,S355JR/S355JR0/S355JR2,S355K2,S450J0
|
||
| EN 10025-4 |
S275M, S275ML, S355M, S355ML, S420M, S420ML, S460M, S460ML
|
||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 | ||
| ASTM A572 /A572M | A572(Gr50),A572(Gr55),A572(Gr60),A572(Gr65) |
Hoch-Bereich Produktanwendungen Fall
Feld für Kesselstahlkonstruktion
| Standard | Grad | Produktkategorie | Funktionen und Verwendungsmöglichkeiten |
| GB/T 1591 | Q355B/NB, Q390B/NB, Q420B/NB, Q460B/NB |
H-Träger
Winkelstahl
Kanalstahl |
Merkmal: Hohe Zähigkeit und Schlagfestigkeit, gute Ermüdungsbeständigkeit, Zähigkeit bei niedrigen Temperaturen, atmosphärische Korrosionsbeständigkeit und gute Schweißbarkeit.
Anwendung: Wird hauptsächlich in Kesselstahlrahmen und starren Kesselträgern verwendet. |
| GB/T 700 | Q235B | ||
| JIS G3101 | SS400, SS490, SS540 | ||
| JIS G3136 | SN400 (A,B,C),SN490 (B,C) | ||
| JIS G3106 | SM400A/B/C,SM490A/B/C,SM490YA/YB,SM520B/C,SM570 | ||
| EN 10025-2 | S235JR/J0/J2,S275JR/J0/J2,S355JR/J0/J2,S450J0 | ||
| GOST 27772 | C275,C285,C345,C345K,C375,C390,C390K,C440 | ||
| ASTM A992/992M | A992 | ||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 |
Bereich Kesselstahlkonstruktion Produktanwendungen Fall
Der Profilstahl für Gabelstapler
Verfügbare Güteklasse, Spezifikationen und Verwendungszwecke
| Grad | Spezifikation | Lieferstandard | Funktionen und Verwendungsmöglichkeiten |
| Q460E | H98-H130 |
YB/T4237-2010
YB/T 4237-2010 und die technischen Lieferbedingungen des Nutzers
|
Das Produkt stellt hohe Anforderungen an Oberflächenhärte, Kältezähigkeit, Größentoleranz und Formabweichung. Es wird hauptsächlich für die Herstellung von Gabelstaplerportalen verwendet. |
| MGC490C | J120-J160 |
Mechanische und technologische Eigenschaften
| Grad | Streckgrenze ReL/MPa | Zugfestigkeit Rm/MPa |
Verlängerung A/% |
Aufprallenergie |
Härte HB |
180-Grad-Kaltbiegetest | ||
| Prüftemperatur (Grad) | KV2 (J) | Kleiner oder gleich 16 | >16~35 | |||||
| Q460E |
Größer oder gleich 440 |
Größer als oder gleich 550∼720 |
Größer oder gleich 17 |
-30 |
Größer oder gleich 34 |
- | - | - |
| MGC570C |
Größer oder gleich 400 |
Größer oder gleich 570 |
Größer oder gleich 14 |
-5 |
Größer oder gleich 27 |
Größer oder gleich 170 |
d=2a |
d=3a |
| MGC490C |
Größer oder gleich 335 |
Größer oder gleich 490 |
Größer oder gleich 16 |
0 |
Größer oder gleich 34 |
Größer oder gleich 140 |
d=2a |
d=3a |
Abschnittsstahl für Produktanwendungsfälle für Gabelstapler
Winkelstahl für Sendemasten (verfügbare Qualität, Spezifikation und Verwendung)
| Grad | Spezifikation | Lieferstandard | Funktionen und Verwendungsmöglichkeiten |
| Q235B | ∠50 - ∠360 |
GB/T 700
GB/T 1591 |
Merkmal: Die negative Abweichung der nationalen Netzwerk-Standardgröße von Winkelstahl beträgt 50 % von der in GB/T 706. Süd-Netzwerk-Standardstahl und nationaler Netzwerk-Großwinkelstahl erfordern eine positive Größenabweichung und eine hohe Oberflächenqualität.
Anwendung: Hauptsächlich für die Herstellung von Übertragungsleitungsmasten verwendet.
|
| Q355B,Q355C | |||
| Q420B,Q420C | |||
| Q460B,Q460C |
Winkelstahl für Sendemasten (Mechanische und technologische Eigenschaften)
| Grad |
Streckgrenze ReL (MPa)
Dicke, mm |
Zugfestigkeit RM /MPa |
Verlängerung A/%
|
Längsaufprallenergie KV2 (J) |
180-Grad-Kaltbiegetest | ||
|
Kleiner oder gleich 16 |
>16∼40 |
>16∼40 |
(20 Grad und 0 Grad) KV2/J |
Kleiner oder gleich 16 | >16∼40 | ||
| Q235B |
Größer oder gleich 235 |
Größer oder gleich 225 |
370 ~ 500 |
Größer oder gleich 26 |
Größer oder gleich 26 |
d=a | |
| Q355B/C |
Größer oder gleich 355 |
Größer oder gleich 345 |
470 ~ 630 |
Größer oder gleich 20 |
Größer oder gleich 20 |
d=2a | d=3a |
| Q420B/C |
Größer oder gleich 420 |
Größer oder gleich 410 |
520 ~ 680 |
Größer oder gleich 19 |
Größer oder gleich 19 |
d=2a | d=3a |
| Q460C |
Größer oder gleich 460 |
Größer oder gleich 450 |
550 ~ 720 |
Größer oder gleich 18 |
Größer oder gleich 18 |
d=2a | d=3a |
Hinweise:1. Die Streckgrenze von Q235B ist ReH;
2. Die Zugfestigkeit des Großwinkelstahls des nationalen Netzwerks hat keine Obergrenze.
Winkelstahl für SendemastProduktanwendungsfall

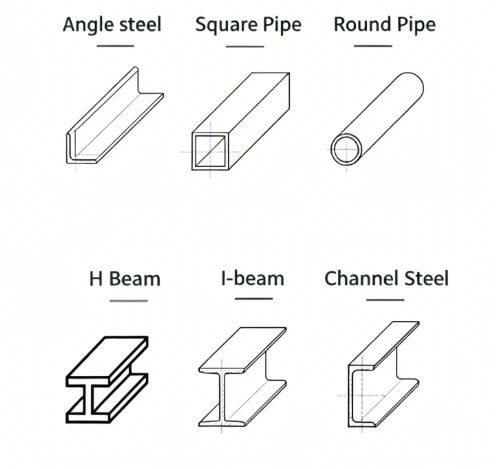

Arten von Profilstahl
Ich-Beam:Er wird auch als H--Träger oder W--Träger bezeichnet und besteht aus einem I-förmigen Querschnitt-. Aufgrund seiner hohen Festigkeit und Widerstandsfähigkeit gegen schwere Belastungen wird es häufig im Bauwesen eingesetzt.
Winkelstahl:Es wird auch Winkeleisen genannt und hat einen L-förmigen Querschnitt-mit zwei gleichen Schenkeln in einem 90-Grad-Winkel. Es wird häufig in Bau-, Fertigungs- und Strukturanwendungen eingesetzt.
Kanalstahl:Es hat einen C-förmigen Querschnitt-und wird häufig als Stütz- oder Rahmenkonstruktion im Hochbau verwendet. Es bietet hervorragende Tragfähigkeiten und ist äußerst vielseitig.
U-förmiger Stahl:Wie der Name schon sagt, hat es einen U-förmigen Querschnitt-. Es wird häufig im Bauwesen für Stützkonstruktionen wie Rahmenwände und Balken verwendet. Es bietet hohe Festigkeit und Stabilität.
Flachstahl:Sie werden auch als Flachstäbe bezeichnet und haben eine rechteckige -Form mit scharfen Kanten. Aufgrund ihrer einfachen Handhabung und Vielseitigkeit werden sie häufig in der Konstruktion, Fertigung und Fertigung eingesetzt.
T-förmiger Stahl:Es hat einen T-förmigen Querschnitt- und wird häufig als Stütze oder Strukturelement im Bauwesen verwendet. Es bietet eine gute Tragfähigkeit und Steifigkeit.
H-förmiger Stahl:Ähnlich wie der I-Träger hat er einen H-förmigen Querschnitt-. Aufgrund seiner hohen Festigkeit und Tragfähigkeit wird es häufig in Bau- und Strukturanwendungen eingesetzt.
Z-förmiger Stahl:Sie werden auch Z-Pfetten genannt, haben einen Z-förmigen Querschnitt- und werden in der Bauindustrie häufig als Dachrahmen oder Wandstützelemente verwendet. Sie bieten hervorragende strukturelle Unterstützung und Stabilität.
Schienenstahl:Es wurde speziell für Eisenbahnschienen entwickelt und bietet Stabilität und Haltbarkeit. Es ist aus hochwertigem Stahl gefertigt, um hohen Belastungen und Dauereinsatz standzuhalten.
Rundstahl:Es hat einen kreisförmigen Querschnitt- und wird in verschiedenen Anwendungen wie Rohren, Masten und strukturellen Stützen verwendet. Seine abgerundete Form sorgt für Stärke und Stabilität.
Als einer der führenden Profilstahlhersteller und -lieferanten in China heißen wir Sie herzlich willkommen, hier Profilstahl auf Lager zu kaufen und kostenlose Muster aus unserer Fabrik zu erhalten. Alle kundenspezifischen Produkte zeichnen sich durch hohe Qualität und niedrigen Preis aus.
Stahlprofile für Branchenstandards, Stahlprofile für Qualitätsstandards, Stahlprofile für Distributoren
