Eine freitragende Spundwand ist eine gängige Art von Stützkonstruktion, die bei Tiefbauprojekten, insbesondere bei Ufer- und Aushubarbeiten, verwendet wird. Als Spundwandlieferant ist es entscheidend, die Designanforderungen für eine freitragende Spundwand zu verstehen, um die richtigen Produkte bereitzustellen und den Erfolg des Projekts sicherzustellen. In diesem Blog werden wir die wichtigsten Designanforderungen für eine freitragende Spundwand untersuchen.
Geotechnische Überlegungen
Der erste und grundlegendste Aspekt beim Entwurf einer freitragenden Spundwand ist das Verständnis der geotechnischen Bedingungen des Standorts. Die Bodeneigenschaften wie Kohäsion, Reibungswinkel und Stückgewicht spielen eine wichtige Rolle bei der Bestimmung der Stabilität und Leistung der Wand.
Bodenuntersuchung
Vor der Planung der Spundwand ist eine umfassende Bodenuntersuchung unerlässlich. Diese Untersuchung umfasst typischerweise Bodenproben, Labortests und In-situ-Tests. Die Ergebnisse dieser Tests liefern wertvolle Informationen über das Bodenprofil, einschließlich der Tiefe verschiedener Bodenschichten, ihrer Scherfestigkeitsparameter und ihrer Kompressibilität.
Wenn der Boden beispielsweise einen hohen Reibungswinkel aufweist, ist die Spundwand stabiler, da sie sich auf den Innenwiderstand des Bodens verlassen kann, um seitlichen Kräften standzuhalten. Andererseits können bindige Böden unterschiedliche Bemessungsansätze erfordern, insbesondere hinsichtlich der Berechnung des passiven und aktiven Erddrucks.
Berechnung des Erddrucks
Die Bemessung einer freitragenden Spundwand basiert auf der Berechnung aktiver und passiver Erddrücke. Der aktive Erddruck wirkt auf die Rückseite der Wand und drückt die Wand tendenziell nach vorne, während der passive Erddruck auf die Vorderseite der Wand wirkt und der Bewegung der Wand entgegenwirkt.
Die am häufigsten verwendeten Methoden zur Berechnung des Erddrucks sind die Rankine- und die Coulomb-Theorie. Diese Theorien berücksichtigen die Bodeneigenschaften, den Winkel der Hinterfüllung und die Neigung der Wand. Basierend auf diesen Theorien werden der aktive Erddruckkoeffizient ($K_a$) und der passive Erddruckkoeffizient ($K_p$) berechnet. Anschließend werden die Erddrücke durch Multiplikation der Koeffizienten mit der vertikalen Spannung in einer bestimmten Tiefe bestimmt.
Tragwerksplanung von Spundwänden
Sobald die geotechnischen Bedingungen und Erddrücke ermittelt sind, erfolgt im nächsten Schritt die Bemessung der Spundbohlen selbst. Die strukturelle Gestaltung von Spundbohlen umfasst die Auswahl des geeigneten Typs, der Größe und des Widerstandsmoments, um sicherzustellen, dass die Wand den aufgebrachten Lasten standhält.
Spundwandtypen

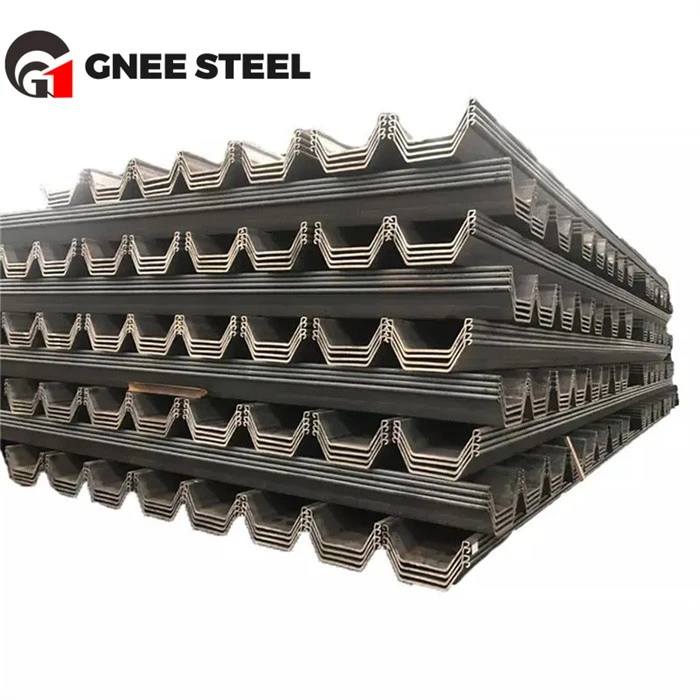

Auf dem Markt sind verschiedene Arten von Spundbohlen erhältlich, darunterSpundbohle mit Z-AbschnittUndU-förmiger Stahlblechpfahl. Spundbohlen mit Z-Profil sind für ihr hohes Widerstandsmoment und ihre Verriegelungsfestigkeit bekannt, wodurch sie für tiefe Aushubarbeiten und Anwendungen mit hoher Last geeignet sind. U-förmige Stahlspundbohlen hingegen sind flexibler und einfacher zu installieren und werden häufig bei weniger anspruchsvollen Projekten eingesetzt.
Abschnittsmodul und Biegemoment
Der Widerstandsmoment der Spundbohle ist ein entscheidender Parameter bei der Tragwerksplanung. Es ist ein Maß für die Fähigkeit der Spundwand, einer Biegung standzuhalten. Das auf die Spundwand wirkende Biegemoment wird anhand der Verteilung der Erddrücke entlang der Wandhöhe berechnet.
Die Spundbohle sollte so ausgewählt werden, dass ihr Widerstandsmoment ausreicht, um dem maximalen Biegemoment standzuhalten, ohne die zulässige Spannung des Materials zu überschreiten. Beispielsweise kann bei einem Tiefbauprojekt eine Spundwand mit einem größeren Widerstandsmoment erforderlich sein, um die höheren Biegemomente zu bewältigen.
Interlock-Design
Die Verzahnung benachbarter Spundbohlen ist ein weiterer wichtiger Aspekt der Baukonstruktion. Die Verriegelung muss stark genug sein, um die seitlichen Kräfte zwischen den Spundbohlen zu übertragen und ein Ablösen der Wand zu verhindern. Die Konstruktion des Schlosses sollte außerdem sicherstellen, dass die Spundbohlen einfach und genau installiert werden können.
Wandstabilität
Die Stabilität einer freitragenden Spundwand ist ein wichtiger Aspekt im Entwurfsprozess. Es gibt mehrere Faktoren, die die Stabilität der Wand beeinflussen, darunter die Einbettungstiefe, die Bodeneigenschaften und die aufgebrachten Lasten.
Einbettungstiefe
Die Eindringtiefe der Spundwand in den Boden ist entscheidend für die Stabilität der Mauer. Die Einbindetiefe muss ausreichend sein, um den erforderlichen passiven Erddruck aufzubauen, der dem aktiven Erddruck standhält und ein Umkippen oder Verrutschen der Wand verhindert.
Die Auslegung der Einbindetiefe erfolgt nach dem Gleichgewichtsprinzip, bei dem die Summe der auf die Wand einwirkenden Momente und Kräfte gleich Null ist. Die Einbettungstiefe kann mit analytischen Methoden oder numerischen Analysetechniken berechnet werden.
Rutsch- und Kippstabilität
Neben der Einbindetiefe ist die Wand auch auf Gleit- und Kippstabilität zu prüfen. Die Gleitstabilität wird durch den Reibungswiderstand zwischen der Spundbohle und dem Erdreich am Wandfuß gewährleistet. Die Überprüfung der Kippstabilität erfolgt durch Vergleich des Widerstandsmoments (aufgrund des passiven Erddrucks und des Eigengewichts der Wand) mit dem Kippmoment (aufgrund des aktiven Erddrucks).
Überlegungen zum Wasserdruck
Bei Ufer- und Aushubprojekten kann der Wasserdruck einen erheblichen Einfluss auf die Gestaltung einer freitragenden Spundwand haben. Das Vorhandensein von Wasser kann die auf die Wand einwirkenden Seitenkräfte erhöhen und die effektive Belastung des Bodens verringern.
Hydrostatischer Druck
Der hydrostatische Druck wirkt auf die Spundwand aufgrund des unterschiedlichen Wasserspiegels auf den beiden Seiten der Wand. Der hydrostatische Druck wird anhand der Wassertiefe und der Wassereinheit berechnet. Dieser Druck muss bei der Berechnung der gesamten auf die Wand wirkenden Seitenkraft zum aktiven Erddruck addiert werden.
Versickerung und Porenwasserdruck
Auch das Eindringen von Wasser in den Boden kann die Stabilität der Mauer beeinträchtigen. Der durch Versickerung entstehende Porenwasserdruck kann die effektive Spannung des Bodens verringern, was wiederum den passiven Erddruck verringern und das Risiko eines Wandversagens erhöhen kann.
Um den Auswirkungen des Wasserdrucks Rechnung zu tragen, können Maßnahmen wie Entwässerungssysteme in die Konstruktion der Spundwand integriert werden. Entwässerungssysteme können dazu beitragen, den hydrostatischen Druck und den Porenwasserdruck zu reduzieren und so die Stabilität der Wand zu verbessern.
Konstruktionsüberlegungen
Bei der Bemessung einer freitragenden Spundwand sollte auch der Bauprozess berücksichtigt werden. Die Spundbohlen müssen so installiert werden, dass die Integrität und Leistung der Wand gewährleistet ist.
Installationsmethode
Es gibt verschiedene Methoden zum Einbau von Spundbohlen, darunter Rammen, Rütteln und Spülen. Die Wahl der Installationsmethode hängt von den Bodenverhältnissen, der Art der Spundwand und den Projektanforderungen ab.
In dichten Böden können beispielsweise Ramm- oder Vibrationsmethoden besser geeignet sein, während in weichen Böden das Spülen eingesetzt werden kann, um den Installationsprozess zu erleichtern. Die Installationsmethode sollte sorgfältig ausgewählt werden, um die Bodenbeeinträchtigung zu minimieren und die richtige Ausrichtung der Spundbohlen sicherzustellen.
Qualitätskontrolle
Während des Bauprozesses ist eine Qualitätskontrolle unerlässlich, um sicherzustellen, dass die Spundwand gemäß den Entwurfsanforderungen installiert wird. Dazu gehört die Überprüfung der Spundwandfestigkeit, der Schlossverbindung und der Einbindetiefe.
Abschluss
Zusammenfassend lässt sich sagen, dass der Entwurf einer freitragenden Spundwand ein komplexer Prozess ist, der ein umfassendes Verständnis der geotechnischen, strukturellen und konstruktiven Prinzipien erfordert. Als Spundwandlieferant spielen wir eine entscheidende Rolle bei der Bereitstellung der richtigen Produkte und technischen Unterstützung, um den Erfolg des Projekts sicherzustellen.
Wir bieten eine große Auswahl an Spundbohlen, darunterSpundbohle mit Z-Abschnitt,U-förmiger Stahlblechpfahl, Und310 mm U-Spundbohle, die für verschiedene Anwendungen geeignet sind. Wenn Sie ein Projekt planen, das eine freitragende Spundwand erfordert, laden wir Sie ein, mit uns Kontakt aufzunehmen, um weitere Informationen zu erhalten und Ihre spezifischen Anforderungen zu besprechen. Unser Expertenteam unterstützt Sie gerne bei der Auswahl der richtigen Spundbohlen und berät Sie technisch.
